Explorando el Corazón de Arduino: Un Recorrido por sus Componentes Esenciales

¡Finalmente, hemos llegado a la primera entrada donde podremos sumergirnos de lleno en el fascinante mundo de Arduino, con un enfoque particular en su hardware! Quiero destacar que tanto esta entrada como las anteriores están especialmente diseñadas para aquellos que están dando sus primeros pasos en el mundo de la electrónica y el desarrollo. Si eres un principiante entusiasta con un gran deseo de aprender y explorar, ¡no te preocupes! Esta información está diseñada pensando en ti. En esta entrada, vamos a explorar en detalle los componentes esenciales que conforman una placa de Arduino, con una atención especial en los pines digitales. Este recorrido por la arquitectura de la placa te proporcionará una sólida base sobre la cual construir en nuestras futuras exploraciones, donde nos sumergiremos en el software y emprenderemos emocionantes proyectos prácticos. ¡Te aseguro que este recorrido será emocionante y enriquecedor!

Conceptos Básicos

Siguiendo lo que exploramos en la primera entrada (y si aún no la has leído, te recomiendo que lo hagas. Puedes encontrarla aquí: Introducción a Arduino), recordarás que Arduino es una plataforma de hardware y software de código abierto, que invita a cualquier persona con el deseo de aprender y crear a desarrollar proyectos interactivos. Y cuando digo cualquier persona, lo digo en el sentido más amplio. Arduino es tan amigable que no se requiere tener conocimientos profundos de electrónica para dar los primeros pasos. En su núcleo, Arduino es una placa electrónica equipada con un microcontrolador que se puede programar para realizar diversas tareas y controlar dispositivos.

La placa está compuesta por una variedad de componentes esenciales, entre los que destacan el microcontrolador, los pines de entrada/salida, el regulador de voltaje y los puertos de comunicación, entre otros elementos fundamentales. Pero no te preocupes, más adelante exploraremos con mayor detalle cada uno de estos componentes. Además, te proporcionaré una imagen para que puedas identificar fácilmente cada uno de ellos.

Imagen con enlace al canal de YouTube de AprendeCode

Introducción a los componentes básicos de una placa Arduino

Como mencioné antes, esta placa está repleta de componentes que te permiten realizar maravillas. Desde activar sensores hasta mover motores, ¡este es el territorio donde la magia cobra vida! Ahora, vamos a explorar estos componentes uno por uno, para que puedas familiarizarte con cada uno de ellos y entender cómo contribuyen a la asombrosa flexibilidad y capacidad de Arduino:

Microcontrolador:

El microcontrolador es, en esencia, el cerebro de la placa Arduino. Es el encargado de ejecutar, línea por línea, el programa que has cargado, llevando a cabo las operaciones que especificas en tu código. Pero su función no se limita a la simple ejecución del programa; también tiene la capacidad de interactuar con otros componentes a través de los pines de la placa, ya sean sensores, módulos de comunicación, entre otros. La analogía de referirse a él como el cerebro de Arduino es bastante acertada, ya que desempeña funciones similares a las de nuestro cerebro: procesa datos, realiza cálculos y toma decisiones basadas en el código proporcionado.

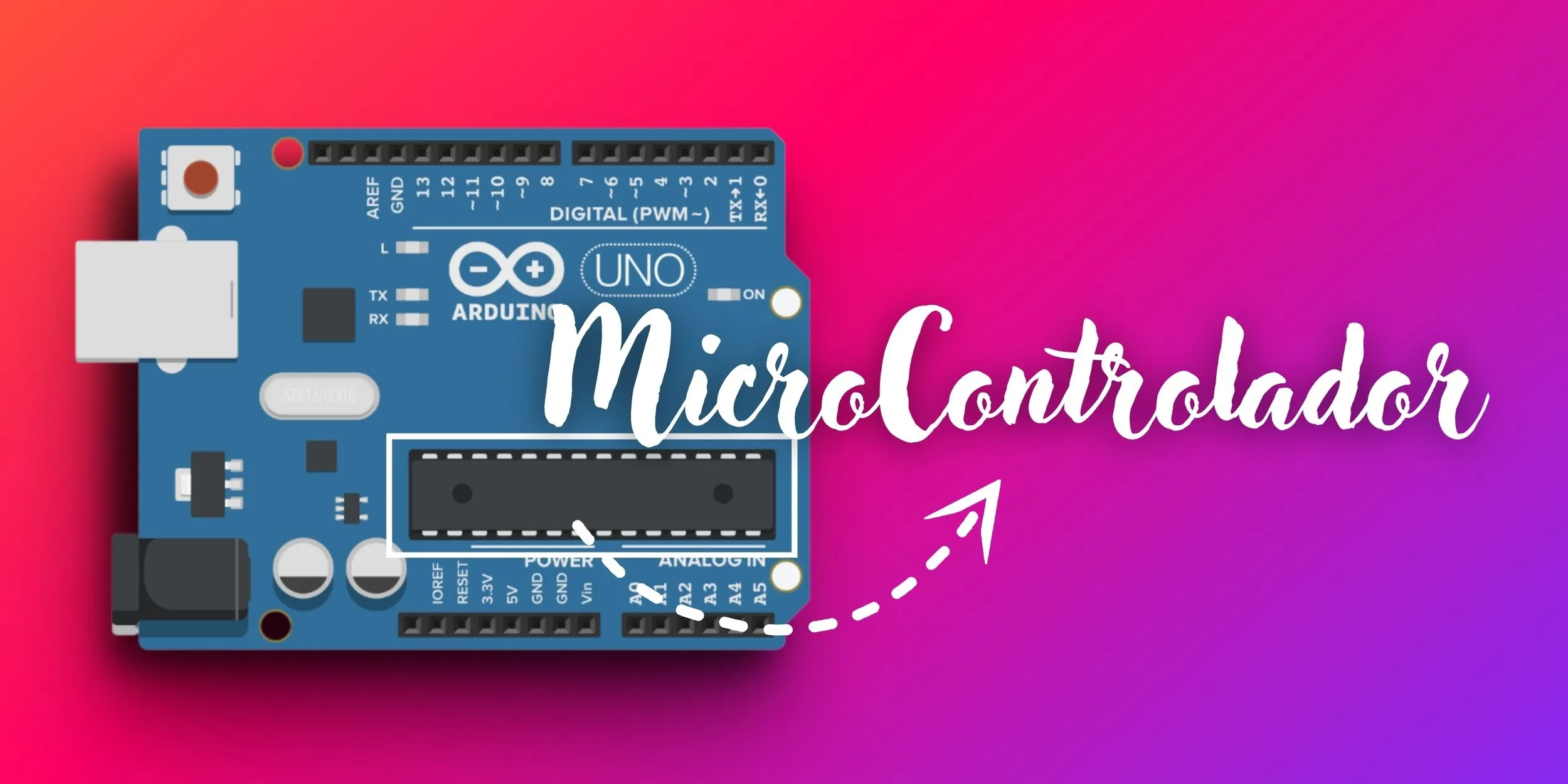

Imagen de la palaca de Arduino UNO. Señalando la parte donde se encuentra el MicroCrontrolador

Pines Digitales:

Los pines en una placa Arduino son los puntos de conexión entre la placa misma y los diversos componentes que integran el proyecto en el que estás trabajando. Ahora, enfocándonos en los pines digitales, estos pueden encontrarse en dos estados posibles: encendido (HIGH) o apagado (LOW). Cuando un pin digital está en estado HIGH, proporciona un voltaje de 5V, y cuando está en estado LOW, el voltaje es de 0V. Lo fascinante de estos pines es que no solo pueden proporcionar energía, sino también recibirla. Mediante algunas líneas de código, puedes programar la placa Arduino para interpretar y reaccionar a la información recibida a través de estos pines, lo que abre un mundo de posibilidades para interactuar con diferentes componentes y crear proyectos interactivos.

Pines Analógicos:

Aunque la mayoría de los pines en la placa Arduino son digitales, también hay pines analógicos. ¿Cuál es la diferencia entre un pin digital y uno analógico? Como mencioné anteriormente, los pines digitales permiten solo dos estados posibles: HIGH o LOW, lo que significa que, por ejemplo, un LED conectado a ese pin estaría o encendido o apagado. Sin embargo, con los pines analógicos, la historia es un poco diferente y más interesante. Los pines analógicos nos permiten explorar una gama de voltajes entre 0 y 5V, proporcionando así muchos puntos intermedios. Esto nos permite, por ejemplo, ajustar la intensidad de la luz que emite un LED, logrando así que brille con mayor o menor intensidad. Pero no te preocupes, estos pines analógicos tendrán su propia entrada en el futuro donde los exploraremos con más profundidad para que puedas entender su funcionamiento con mucha más claridad.

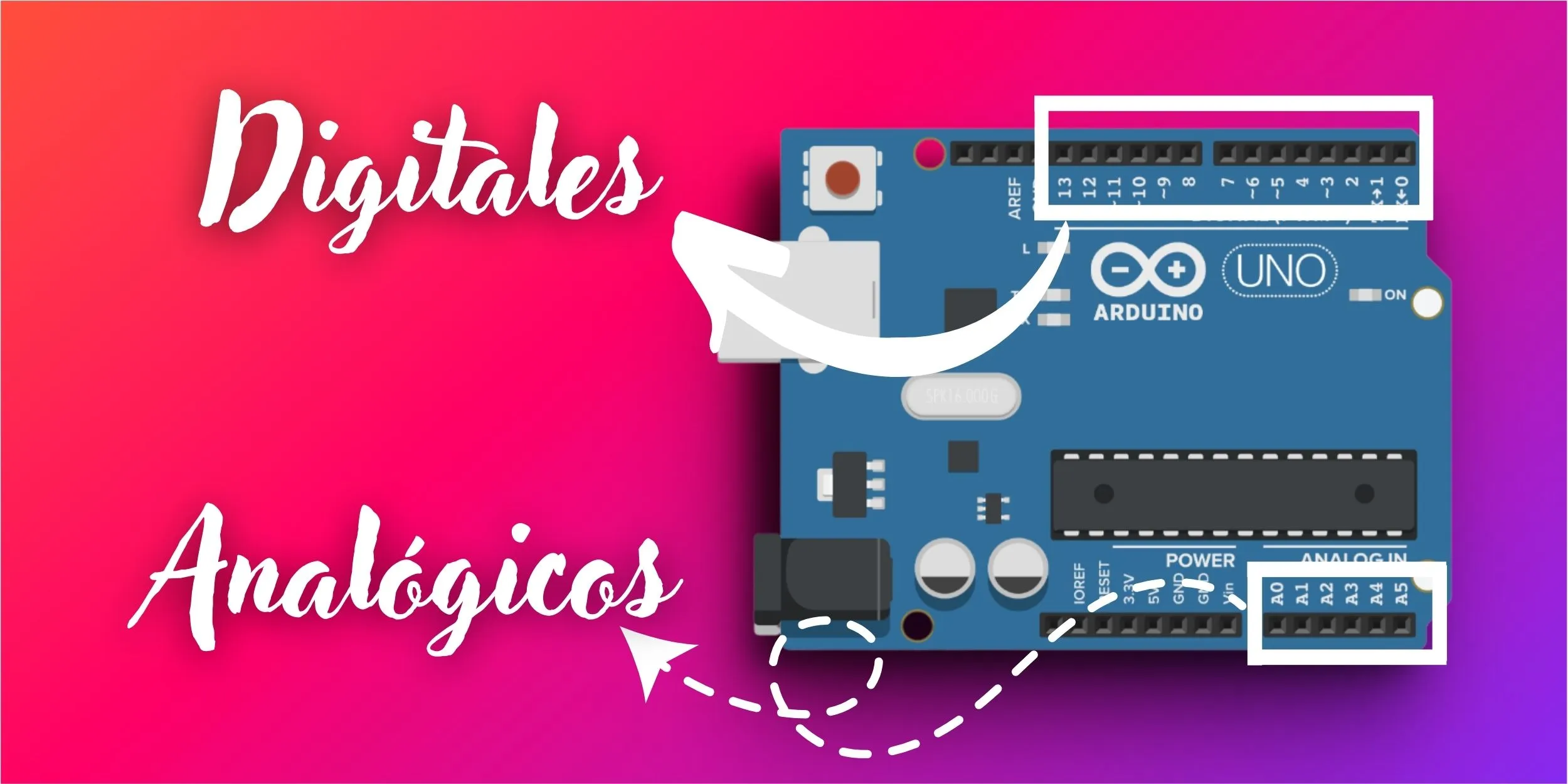

Imagen de la palaca de Arduino UNO señalando los Pines Digitales y los Analógicos.

Pines de Alimentación:

Los pines de alimentación en una placa Arduino son cruciales ya que proporcionan la energía necesaria para tus proyectos, especialmente cuando se requiere un flujo de energía constante, como en el caso de un potenciómetro. Si no estás familiarizado con lo que es un potenciómetro, es básicamente un tipo de resistor variable con un dial o perilla que puedes girar (Botón con una rueda giratoria en la parte superior). Al girar la perilla, cambias la resistencia, lo que a su vez altera la cantidad de corriente que fluye a través del circuito. Por ejemplo, podrías utilizar un potenciómetro para controlar la luminosidad de un LED, girando la perilla para aumentar o disminuir la iluminación. En la placa Arduino, encontrarás pines de alimentación que proporcionan diferentes voltajes, típicamente de 5V y 3.3V, aunque la cantidad de pines y los voltajes que proporcionan pueden variar de una placa a otra. Además, es importante mencionar el pin Vin. Este pin es especial ya que permite alimentar la placa Arduino con una fuente de energía externa. 'Vin' es la abreviatura de Voltage Input, que traducido al español significa Entrada de Voltaje, y es una opción valiosa cuando necesitas energizar tu placa Arduino desde una fuente diferente.

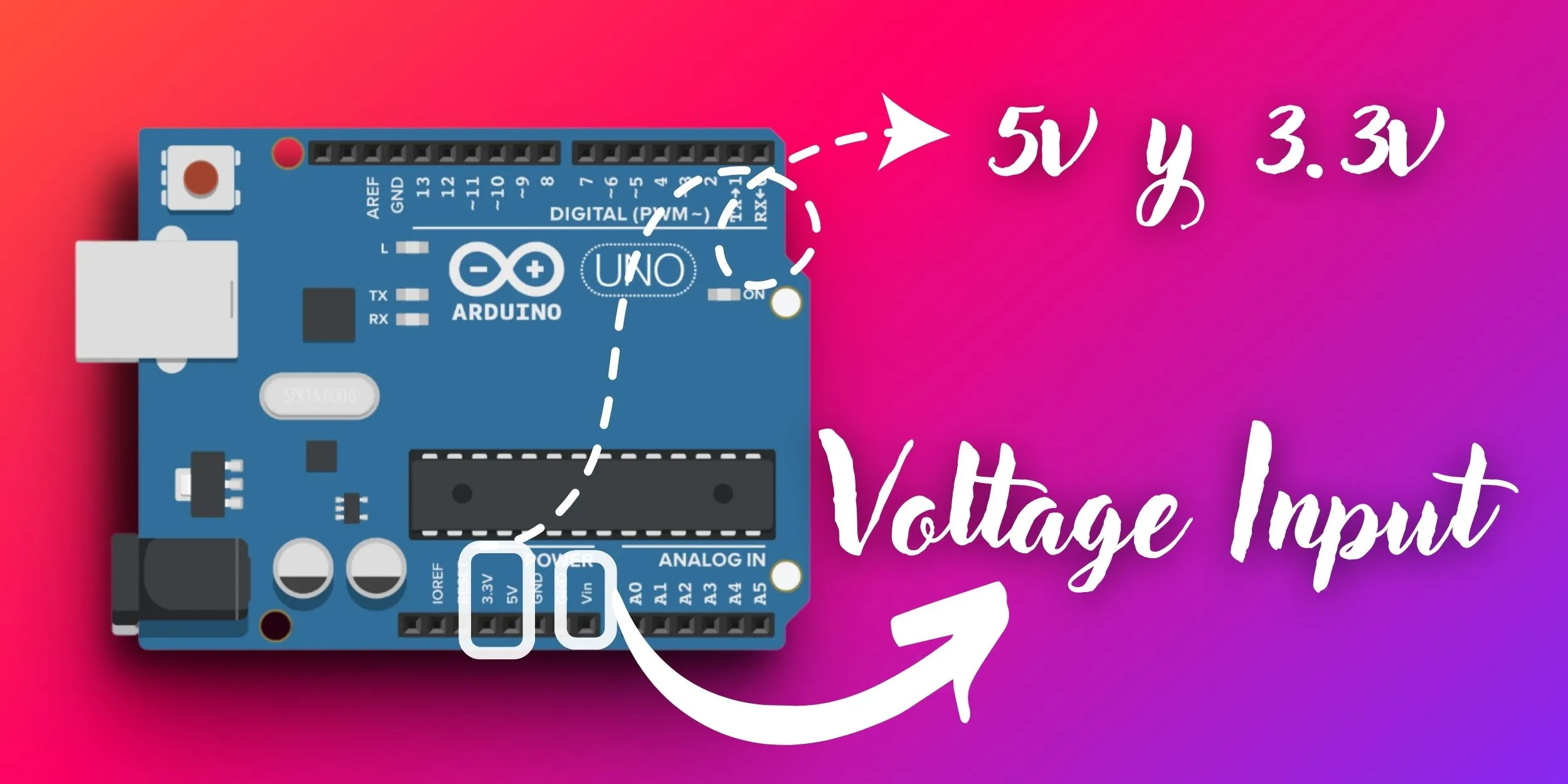

Imagen de la palaca de Arduino UNO señalando los Pines de Alimentación 5V, 3.3V y VIN(Voltage Input).

Regulador de Voltaje:

A pesar de que las placas Arduino, como habrás observado, ofrecen un voltaje máximo de 5V en sus pines, esto no implica que no puedan manejar un voltaje superior, gracias a su regulador de voltaje integrado. Aunque en teoría podrías suministrar un voltaje ligeramente superior, lo aconsejable es proporcionar a las placas una entrada de entre 7 a 12V para prevenir el sobrecalentamiento. De hecho, algunos kits para principiantes incluyen un transformador de 9V, con el cual puedes energizar la placa de manera segura. El regulador de voltaje no solo reduce el voltaje a los niveles necesarios para la placa y sus pines, sino que también estabiliza el flujo del mismo, asegurando un suministro de energía constante y fiable.

Puertos de Comunicación:

Existen varios puertos de comunicación en la placa Arduino, como el puerto Serial, que podría considerarse, para aquellos familiarizados con el desarrollo frontend, como "la consola" de Arduino. En este puerto se pueden depurar los proyectos, entender el funcionamiento y encontrar errores con más facilidad. Algunas versiones de la placa vienen con Bluetooth y WiFi incorporados, ofreciendo así comunicación inalámbrica, aunque estas características son específicas de ciertos modelos, no de todos. Hay otros puertos de comunicación que mencionaremos en entradas posteriores, con el objetivo de mantener esta introducción más digerible. Sin embargo, hay un puerto que definitivamente debo destacar: el Puerto USB. Este puerto es crucial ya que permite subir el código escrito a la placa que estás utilizando. Pero eso no es todo, manteniendo la placa conectada mediante este puerto, podrías imprimir datos en el puerto serial, el cual fue mencionado anteriormente, facilitando así la depuración y el monitoreo de tu proyecto.

Botón Reset:

Aunque lo he dejado para el final, no significa que sea el menos importante. De hecho, el botón de reset juega un papel crucial, no solo en la placa Arduino, sino en cualquier dispositivo electrónico. La mejor manera de explicar su uso es mediante ejemplos prácticos. Imagina que subes un código a la placa y notas que tiene algún tipo de comportamiento no deseado. Para identificar en qué punto comienza este comportamiento, necesitaría iniciar el programa desde cero, y eso es posible gracias a este botón. Otro uso frecuente se da durante las actualizaciones del programa, que a veces requieren un reinicio del microcontrolador para aplicar los cambios. El botón de reset facilita enormemente este proceso.

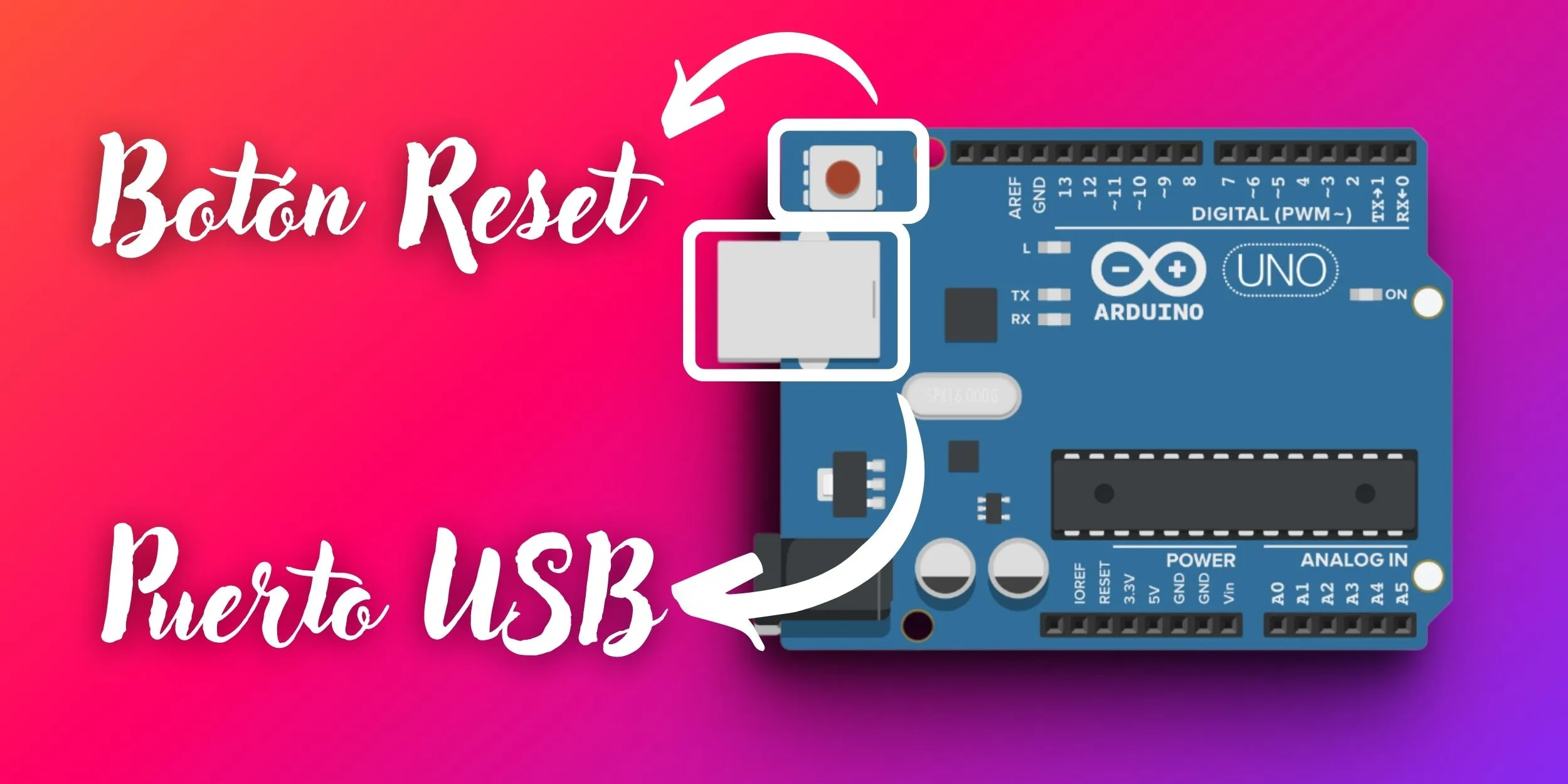

Imagen de la palaca de Arduino UNO señalando el Puerto de USB y el Botón Reset.

Recursos y Referencias Adicionales

Ahora, déjame aclararte que esta explicación que acabo de compartir contigo es como un primer vistazo a los componentes esenciales de la placa. No te preocupes por memorizar cada detalle, ¡eso vendrá con la práctica! A medida que avancemos juntos, exploraremos estos aspectos con más profundidad y entenderás todo con aún más claridad.

A continuación, quiero proporcionarte un enlace a la Documentación Oficial de Arduino. Si haces clic, serás dirigido a una página de Arduino donde se muestran las partes más importantes de la placa, similar a lo que acabamos de explorar. Podrías estar preguntándote: si es básicamente lo mismo, ¿por qué proporcionar el enlace? Primero que todo, el campo del desarrollo y la electrónica avanza a una velocidad increíblemente rápida, por lo que considero importante dejarte el enlace al sitio oficial para que puedas revisar si hay actualizaciones en el futuro. Y lo segundo, y lo que considero más importante, es que todo lo que aprendemos de manera autodidacta debe ser abordado con un sentido crítico; no debemos darlo por hecho automáticamente, sino realizar nuestra propia investigación y, si es posible, contrastar la información con más de una fuente.

Resumen sobre la Exploración de los Componentes Básicos de una Placa Arduino

Descubriendo el núcleo de una placa Arduino, nos adentramos en un recorrido por sus componentes esenciales. Desde el microcontrolador, que actúa como el cerebro, hasta los pines de alimentación que proveen la energía necesaria, cada componente juega un papel crucial en la funcionalidad y flexibilidad que Arduino ofrece a los entusiastas de la electrónica y la programación.

🚀 Resumen Rápido: Navegando por los Componentes Esenciales de Arduino

  1. Microcontrolador: El cerebro de la placa Arduino, ejecuta el código línea por línea, interactuando con otros componentes mediante los pines de la placa.
  2. Pines Digitales: Puntos de conexión entre la placa y los componentes del proyecto, capaces de estar en dos estados: encendido (HIGH) o apagado (LOW).
  3. Pines Analógicos: Permiten explorar una gama de voltajes entre 0 y 5V, facilitando la interacción con componentes de manera más precisa.
  4. Pines de Alimentación y VIN: Proveen la energía necesaria para tus proyectos con voltajes típicos de 5V y 3.3V, además el pin VIN permite alimentar la placa Arduino con una fuente de energía externa.
  5. Regulador de Voltaje: Ajusta y estabiliza el voltaje suministrado a la placa y sus componentes, permitiendo una entrada de entre 7 a 12V.
  6. Puertos de Comunicación: Facilitan la depuración y el monitoreo de los proyectos, con algunos modelos ofreciendo comunicación inalámbrica.
  7. Botón Reset: Esencial para reiniciar el microcontrolador durante la depuración o la actualización del programa.
  8. Recursos Adicionales: Enlaces a documentación oficial para una comprensión más profunda y actualizaciones sobre la placa Arduino.

¡Hasta la próxima, Arduino-Lover!

Hemos llegado al final de la entrada de hoy, y ha sido verdaderamente gratificante compartir este tiempo contigo y proporcionarte información valiosa. En nuestra próxima entrada, daremos nuestros primeros pasos en el desarrollo con el IDE de Arduino, comenzando con un proyecto sencillo pero fundamental: hacer parpadear un LED de manera constante. Aunque pueda parecer básico, este ejercicio nos permitirá entender la estructura básica del código en Arduino, sentando así una sólida base para exploraciones futuras. Estoy ansioso por continuar este viaje de aprendizaje contigo. Así que, hasta la próxima entrada, te dejo con un fuerte abrazo. ¡Nos vemos pronto! - Braulio de AprendeCode.
